中国科学院合肥物质科学研究院等离子体物理研究所研制的全超导磁体成功产生35.10万高斯稳态强磁场，创新结构提升性能，验证技术方案可靠性，推动核磁共振等高端仪器商业化，为多领域产业化提供关键支撑。

　　记者从中国科学院合肥物质科学研究院等离子体物理研究所了解到，由该所牵头联合合肥国际应用超导中心、合肥综合性国家科学中心能源研究院及清华大学共同研制的全超导磁体，成功产生35.10万高斯的稳态强磁场，这一突破标志着我国在超导磁体领域迈出了重要一步（关键词1：超导磁体）。

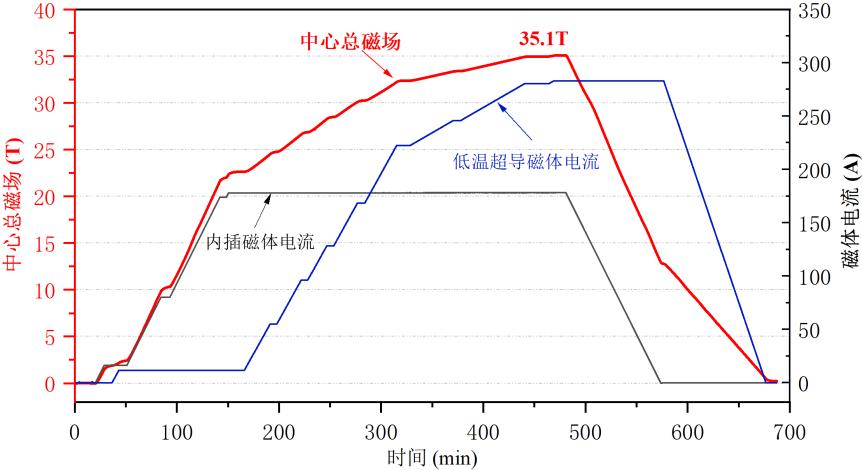

　　实验结果。（受访团队提供）

　　磁场无处不在，地球本身就是一个巨大的磁体，产生0.5高斯的地磁场，像一把隐形巨伞使地球万物免遭宇宙射线的侵袭，很多生物也会利用地磁场辨别方向。全超导磁体是由超导材料绕制而成的磁体，可以产生巨大磁场，具有广阔应用前景，在医疗、科研等领域有着重要应用（关键词2：巨大磁场）。

　　等离子体物理研究所研究员刘方告诉记者，他们创新磁体结构，将高低温超导磁体同轴嵌套，并优化协同方法和调控工艺，有效解决了低温高场下的应力集中、屏蔽电流效应等难题，大幅提升磁体在极端工况下的力学稳定性与电磁性能。

　　实验现场。（受访团队提供）

　　在9月26日夜至27日凌晨的实验中，该超导磁体在35.10万高斯稳定运行30分钟，并安全退磁，充分验证了技术方案的可靠性，展现了我国在超导磁体研发上的强大实力（关键词3：技术方案可靠性）。

　　超导磁体是磁约束核聚变装置的核心部件之一，犹如一个“磁笼子”，容纳高温等离子体安全“燃烧”。等离子体物理研究所长期从事磁约束核聚变研究，近年来陆续研发100kA高温超导电流引线、纳欧级低阻超导接头技术等，实现了超导磁体材料、设备、系统完全国产化。作为国际热核聚变实验堆（ITER）中国工作组重要成员单位之一，该所承担超导导体、校正场线圈、磁体馈线等众多采购包。

　　据介绍，该磁体的成功研制将有效推动核磁共振成像等高端科学仪器装备的商业化应用，为相关产业发展注入新动力（关键词4：商业化应用），同时也能为核聚变磁体装置、航天电磁推进、超导感应加热、超导磁悬浮、高效电力传输等多领域的产业化提供关键技术支撑。

（文章来源：新华社）
